技術情報

SBタイプとSPタイプは、使用している感ガス体の構造が異なります。

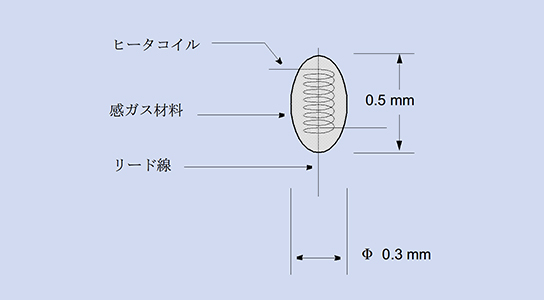

SB (Semiconductor Bead)タイプは、酸化第ニスズ(SnO₂)を主体とする感ガス材料を微小なビード状に成形して作られ、ヒーターコイル とリード線はこの素子の中に埋設されています。この構造により、消費電力の大幅な削減、高速な応答速度を実現しています。

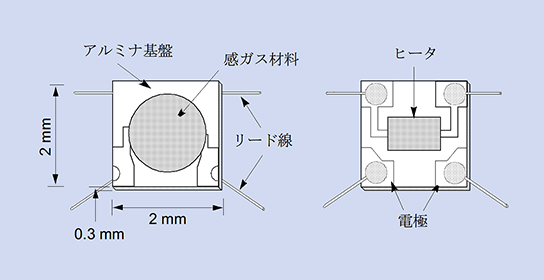

SP (Semiconductor Plate)タイプの感ガス体は、金電極が印刷されたアルミナ基板上に形成され、加熱用ヒーターとして酸化ルテニウムまたは白金の厚膜が基板の裏側に印刷されています。多様な感ガス材料や膜厚のコントロールにより、センサー特性の改良と幅広い製品群を提供しています。

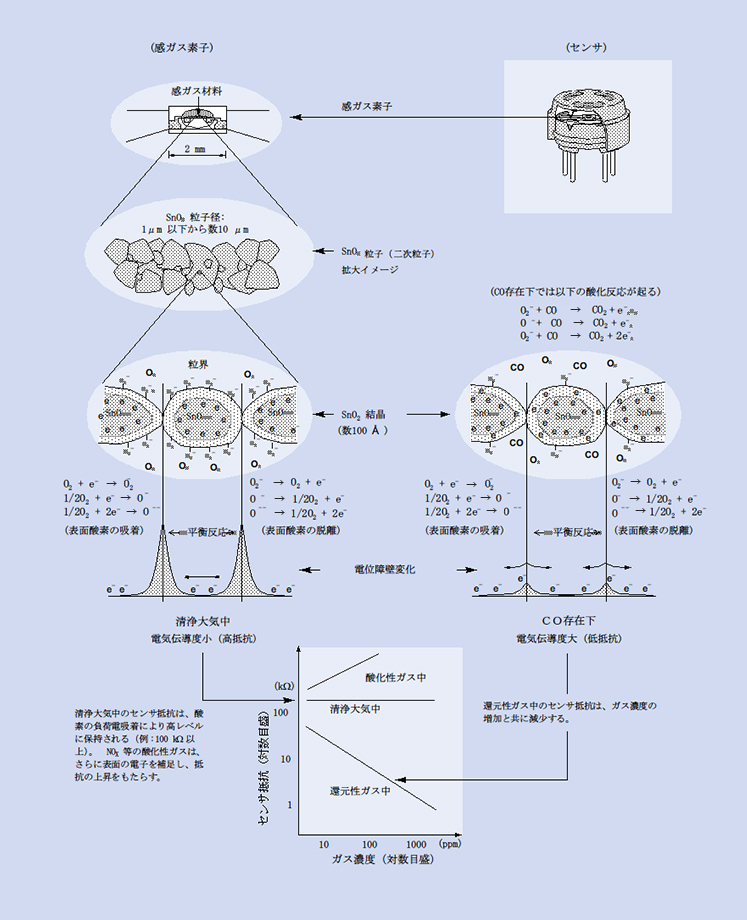

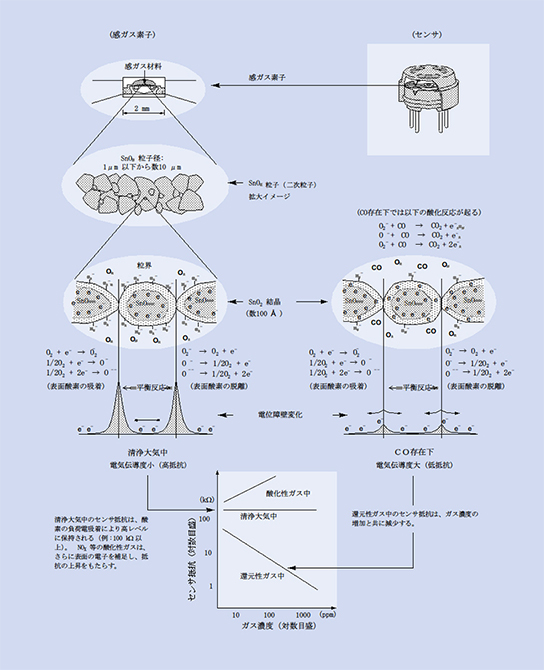

酸化第二スズ(SnO2）金属酸化物半導体材料の電気伝導度は、周囲のガス濃度に応じて変化します。

清浄大気中では、 空気中の酸素が SnO2 結晶表面に負荷電吸着する事によって結晶表面の電子が奪われ、抵抗値は高いレベルに保たれます。周囲にガスが存在すると、ガスとセンサー表面の酸素との間で酸化還元反応が起きます。

センサーの抵抗は、この酸化還元反応の過程で生じる電子の移動と結晶表面の電位障壁の変化によって、一酸化炭素・メタン・水素などの還元性ガスの濃度上昇に伴って減少し、酸化窒素などの酸化性ガスの濃度上昇に対して増加します。
